Nel complesso mondo dei circuiti stampati (PCB), piccoli ma cruciali elementi giocano un ruolo fondamentale nel garantire la connettività elettrica tra i diversi strati: i via. Spesso sottovalutati, i via sono fori conduttivi che permettono ai segnali e all’alimentazione di “viaggiare” verticalmente attraverso il PCB multistrato. Comprendere i diversi tipi di via e le loro applicazioni è essenziale per un masterista PCB al fine di realizzare design efficienti, affidabili e performanti.
Cosa sono esattamente i Via?
Immagina un PCB multistrato come una torta a più strati, dove ogni strato contiene circuiti e componenti. I via sono come dei “ponti” metallizzati che collegano elettricamente questi strati. Senza i via, ogni strato rimarrebbe isolato, rendendo impossibile la creazione di circuiti complessi.
Un via è essenzialmente un foro praticato attraverso uno o più strati del PCB, successivamente rivestito con materiale conduttivo (solitamente rame). Questa metallizzazione crea un percorso elettrico a bassa resistenza tra i layer desiderati.

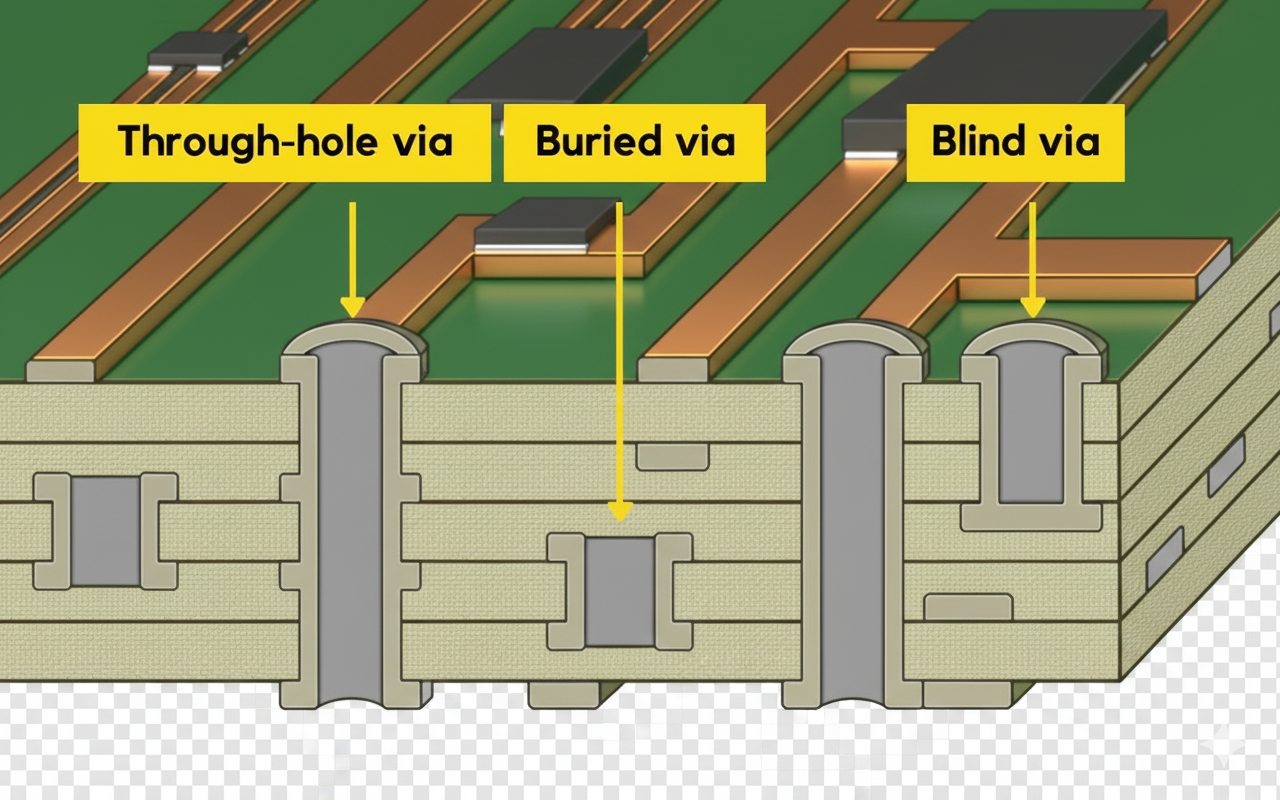

I Diversi Tipi di Via:
-
Through-Hole Via (Via Passante)
Questo è il tipo di via più comune e semplice. Un foro viene praticato attraverso tutti gli strati del PCB, dalla superficie superiore a quella inferiore. Sono facili da realizzare e offrono una connessione robusta, ma occupano spazio su tutti gli strati, il che può essere uno svantaggio in design ad alta densità.
-
Blind Via (Via Cieco)
Come suggerisce il nome, un via cieco connette uno strato esterno a uno o più strati interni adiacenti, senza attraversare l’intero PCB. Sono utili per interconnettere strati specifici, riducendo l’ingombro sugli altri layer e migliorando la densità dei componenti sulla superficie. La loro realizzazione è più complessa rispetto ai through-hole via.
-
Buried Via (Via Sepolto)
I via sepolti connettono due o più strati interni del PCB e non sono visibili dalle superfici esterne. Sono fondamentali per design ad alta densità, in quanto non occupano spazio sui layer esterni. La loro fabbricazione richiede processi più sofisticati e quindi hanno un costo maggiore.
-
Microvia
Si tratta di via di dimensioni estremamente ridotte (tipicamente con un diametro inferiore a 150 µm) realizzati con tecniche laser. I microvia connettono uno strato superficiale a uno o due strati interni adiacenti. Sono cruciali per design con elevata densità di interconnessione (HDI), consentendo un routing più fine e la disposizione di componenti con un pitch molto piccolo. Possono essere di tipo “stacked” (impilati uno sopra l’altro) o “staggered” (sfalsati).
-
Via Filled/Plugged (Via Riempito/Tappato)
In alcune applicazioni, è necessario riempire o tappare i via, specialmente i through-hole via. Questo può essere fatto con materiale conduttivo o non conduttivo per diverse ragioni:
- Riduzione di vuoti: Previene la formazione di bolle d’aria durante i processi di saldatura.
- Superficie piana: Crea una superficie più uniforme per il posizionamento dei componenti, specialmente per i BGA (Ball Grid Array).
- Dissipazione termica: Il riempimento con materiale termicamente conduttivo può migliorare la gestione del calore.
- Integrità del segnale: In applicazioni ad alta velocità, il riempimento può aiutare a controllare l’impedenza.
Applicazioni Pratiche dei Diversi Tipi di Via:
La scelta del tipo di via dipende strettamente dai requisiti del progetto:
- Design Semplici e a Bassa Densità: I through-hole via sono spesso sufficienti e rappresentano la soluzione più economica e semplice.
- Design a Media Densità con Limitazioni di Spazio: I blind via e i buried via diventano essenziali per interconnettere strati specifici senza occupare spazio su tutti i layer.
- Design ad Alta Densità (HDI): I microvia, spesso in configurazioni stacked o staggered, sono la chiave per consentire un routing complesso e la miniaturizzazione dei dispositivi. Li troviamo comunemente in smartphone, tablet e altri dispositivi elettronici compatti.
- Applicazioni con Requisiti Termici Elevati: I via riempiti con materiale termicamente conduttivo sono utilizzati per dissipare il calore dai componenti caldi verso i piani di massa o dissipatori di calore.
- Design ad Alta Velocità e Alta Frequenza: La corretta progettazione e talvolta il riempimento dei via sono cruciali per minimizzare le discontinuità di impedenza e ridurre le riflessioni del segnale.
Considerazioni Importanti nella Progettazione dei Via:
Durante la fase di layout del PCB, è fondamentale prestare attenzione a diversi aspetti relativi ai via:
- Diametro del foro e della piazzola: Devono essere scelti in base alle capacità del produttore e ai requisiti di corrente e segnale.
- Numero di via: Un numero insufficiente di via può causare problemi di connettività e integrità del segnale, mentre un numero eccessivo può aumentare i costi e complicare il layout.
- Posizionamento dei via: La loro posizione strategica è cruciale per minimizzare la lunghezza delle tracce, ridurre il rumore e ottimizzare le prestazioni elettriche.
- Spaziatura tra i via: È necessario rispettare le regole di spaziatura minime per evitare cortocircuiti e problemi di fabbricazione.
- Aspect Ratio: Il rapporto tra lo spessore del PCB e il diametro del foro del via è un parametro critico per garantire una metallizzazione affidabile.
Conclusione:
I via sono elementi essenziali che permettono la funzionalità dei PCB multistrato. La comprensione dei diversi tipi di via, delle loro applicazioni e delle considerazioni di progettazione è fondamentale per un masterista PCB. Scegliere il tipo di via appropriato per ogni situazione specifica contribuisce significativamente alla qualità, all’affidabilità e alle prestazioni del circuito stampato finale. Un design PCB ben studiato e ottimizzato nell’utilizzo dei via si traduce in prodotti elettronici più efficienti e competitivi.
